（一）功能用途

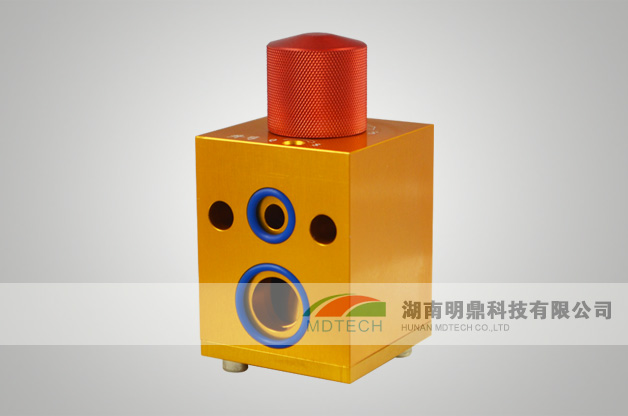

QQK-16快排阀用于地铁和轻轨升降弓的速度控制及受电弓紧急快速降弓保护；当快排阀进气腔气压快速下降时，快排阀内活塞组件迅速切换气路，供气腔气体从输出口排出，实现快速排气的功能；产品响应迅速，快排流量较大，寿命长，工作稳定可靠。
（二）主要技术指标
1、工作介质温度 -40℃ ～ +70℃；
2、额定工作气压：750KPa ～ 900KPa；
3、工作气压范围：400KPa ～ 1000KPa ；
4、机械寿命：正常工况下不少于85000次；
5、产品重量：0.47 Kg。
（三）外形及安装尺寸
1、外形尺寸：99±1mm； 51±0.3mm；
2、安装尺寸：34±0.2mm；2-Φ8.5mm ；
3、接口尺寸：Φ16 mm；Φ25 mm。
（四）物资编号
产品物资编码：6960000962
（五）应用车型
1、主要应用系统：TSG14受电弓。
2、主要应用车型：广铁三号线。 |
