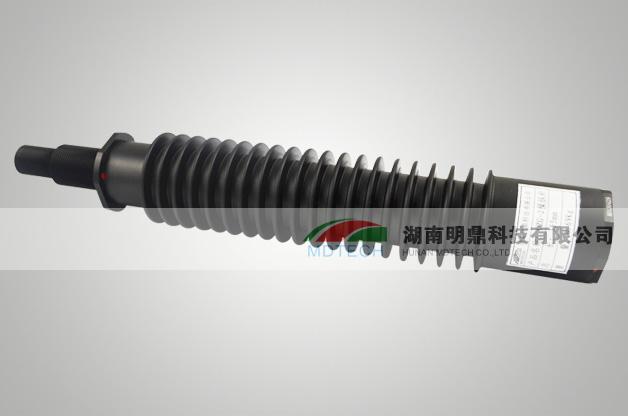

CZG-2操纵杆 |
|
| |
 |
|
| |
[浏览次数：
] |
|
| |
（一）功能用途
CZG-2操纵杆是电力机车真空断路器的主要传动执行部件之一，在真空断路器中主要起传动和高压隔离作用；当保持线圈通电吸合后，通过操纵杆和传动机构保持真空泡合闸状态；当保持线圈断电时，操纵杆和传动机构在分闸弹簧力作用下驱动真空泡动触头分闸，完成其分闸操作；产品具有良好的绝缘性、强度和韧性，工作稳定可靠。
（二）主要技术指标
1、工作介质温度 -40℃—+70℃；
2、额定绝缘电压：30KV AC；
3、电气间隙：>270mm；
4、爬电距离：>500mm；
5、工频耐压：75KV 1min ；
6、机械寿命：正常工况下不少于25万次；
7、产品重量：0.69 Kg。
（三）外形及安装尺寸
1、外形尺寸：；Φ56mm，355mm；
2、安装尺寸：285±0.25；
3、接口尺寸：M20×1-7H； M20×1-6g。
(四)物资编码
产品物资编码：6960005468
（五）应用车型
1、主要应用系统：TDV10系列直立式真空主断。
2、主要应用车型：HXD3C。 |
|
|
|
|
 |
|
