（一）功能用途

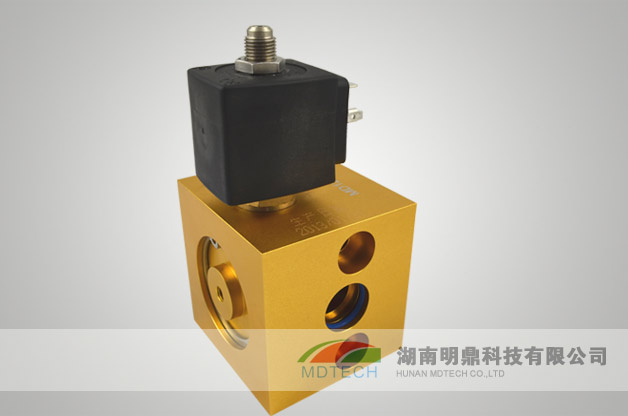

QDC23A二位三通电磁阀是一种高速电—气控制转换元件，主要应用于铁路电力机车真空断路器等开关系统及高速气动控制系统。本产品的各种性能指标均达到或超过进口同类产品。
（二）主要技术指标
1、工作环境温度 -40℃～+70℃；
2、工作电压范围： DC 10.2 V ～ 17.7 V；
3、额定工作电压：DC 12V；
4、电磁线圈电阻：13±1.04Ω （环境温度为20℃）；
5、线圈得电时间：≤15 ms；
6、工作气压范围：0.2 MPa ～ 1.0 MPa；
7、机械寿命：正常工况下不少于30万次；
8、产品重量：0.8Kg。
（三）外形及安装尺寸
1、外形尺寸 ：122.5±0.5mm；65.5±0.5mm；65±0.15 mm ；
2、安装尺寸：42±0.125mm；2-Φ8.5 mm；29±0.26mm；
3、接口尺寸：Φ19±0.15mm；Φ19±0.15mm。 （四）物资编码
产品物资编码：6960005360
（五）应用车型
1、主要应用系统：N99系列真空断路器。
2、主要应用车型：HXD1、 HXD1B、HXD1C、HXD3B、 CRH3、哈萨克斯坦机车、马来西亚动车、直流车（SS3B、SS4G、SS4B等）、高原车。 |
